日立挖掘机乱档如何自查排除故障

发布日期:2020-03-31 16:44 来源:http://www.cqxiansong.com 点击:

日立挖掘机乱档如何自查排除故障


日立挖掘机乱档维修档位显示故障是指档位显示紊乱(中间个别档位显示不正确),可按以下方法排除:

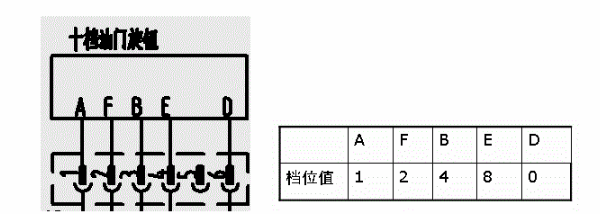

  ①上图为十档油门旋钮的原理和各导线代表的数值,其中D(6脚)与车架地相连作为参考,当十档油门旋钮转动时,如果A(l脚)、F(2脚)、B(3脚)、E(4脚)与D(6脚)导通则显示上述档位值或相加所得档位值。如:F(2脚)、B(3脚)与D(6脚)导通则表示工作在6档。

  ②档位显示值与实际档位不同时,通过查看实际1~10档实际显示值,来快速判断故障线是哪一根,按以下步骤逐步查找合适的故障现象来判断;

  i、如果通讯正常,各档都显示1,则认为D(6脚)断路或多根线(F(2脚)、B(3脚)、E(4脚))与地短接,可检查线路和接插件是否松脱?

  ii、如果各档显示值都等于10,则是F(2脚)、E(4脚)对地短路;

  ii、如果各档显示值都等于9,则是A(l脚)、E(4脚)对地短路;

  iv、如果各档显示值都大于或等于8,则可能是E(4脚)对地短路;

  v、如果各档显示值都大于或等于7,则可能是A(1脚)、

  F(2脚)、B(3脚)对地短路;

  vi、如果各档显示值都大于或等于6,则可能是F(2脚)、B(3脚)对地短路:

  vii、如果各档显示值都大于或等于5,则可能是A(1脚)、B(3脚)对地短路;

  vii、如果各档显示值都大于或等于4,则可能是B(3脚)对地短路;

  ix、如果各档显示值都大于或等于3,则可能是A(1脚)、

  F(2脚)对地短路;

  x、如果各档显示值都大于或等于2,则可能是F(2脚)对地短路;

  xi、如果出现几个档位连续相等的情况,一般都是该几个档位中某根线断路。

  ③实际测量一般通过万用表按上表直接测量A(1脚)、F(2脚)、B(3脚)、E(4脚)对车架地的导通情况来判断故障线。
